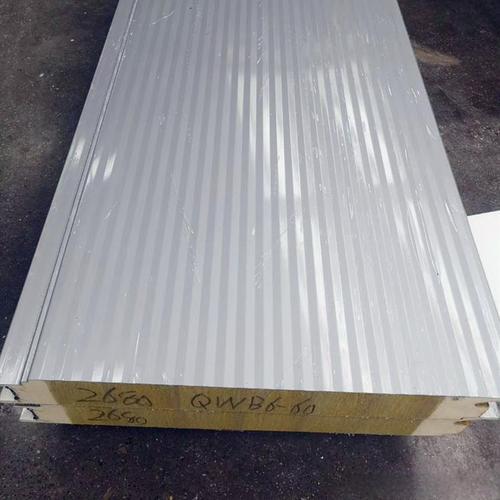

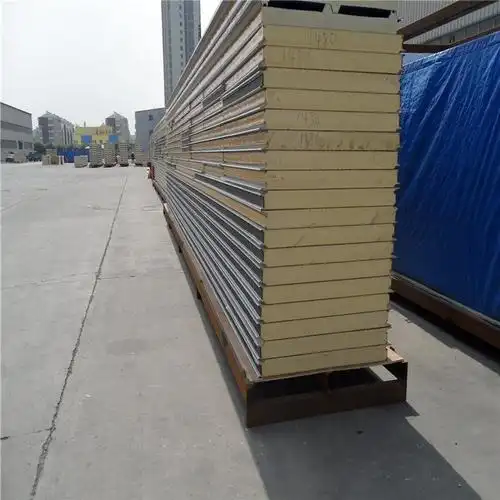

Färgstål Polyuretanskärmspanel | PU-skärmspanel, brandklass B1, låg värmeledningsförmåga, kyl- och konstanttemperaturisoleringsskiva

1. Produktöversikt

Färgstål‑polyuretanskivpanel, allmänt känd som PU‑skivpanel, är ett högkvalitativt prefabricerat skarv- och spångjutet byggnadsskalsmaterial. Den utgör en specialiserad panel för kyl- och frysrum samt för isolering i konstant temperatur. Tillverkad i strikt överensstämmelse med den nationella standarden GB/T 23932 för byggnadsisoleringsskivpaneler, uppfyller produkten den flamskyddsstandard GB 8624 B1 och är i enlighet med EN 13501‑1 klass B1 för exportprojekt till utlandet.

Panelen har en kompositkonstruktion bestående av dubbel­lager färgbelagda galvaniserade eller aluzinkbelagda stålplåtar samt en kärna av högdensitets, styv polyuretanskum. Den formsprutas integrerat genom automatiserade processer för högtrycksskumning, konstant temperaturbindning och precisionsformning med tungan‑och‑spåret‑försänkningar. Med en hög andel slutna celler, extremt låg vattenabsorption och branschledande värmeisoleringsegenskaper kombinerar produkten energibesparande isolering, lättviktskonstruktion, vattentät tätningslösning, väder- och korrosionsbeständighet samt B1-flamskyddad säkerhet. Den används i stor utsträckning i kylrum, konstanttemperaturverkstäder, dammfria renrum och industribyggnader av hög standard, och utgör den optimala prefabricerade omslagslösningen för moderna energieffektiva byggprojekt.

2. Kärnstrukturkomposition

Metallskiva

Använder högkvalitativa färgbelagda galvaniserade eller aluzinkbelagda stålplåtar. Den standardmässiga zinkbeläggningen på båda sidor uppgår till ≥80 g/m², med möjlighet att uppgraderas till ≥180 g/m² för utomhusmiljöer med hög korrosionsrisk. Tillgängliga substratklasser inkluderar DC51D och S250GD, matchade med väderbeständiga beläggningssystem som PE, HDP och PVDF. Den kompakta och släta ytan erbjuder utmärkt UV-resistens, syra- och alkalibeständighet samt god åldersbeständighet, vilket säkerställer en lång livslängd utan blekning, avskalning eller försämring av ytan.

PU-kerne för värmeisolering

Konstruerad med en kärna av högdensitetsstyv polyuretanskum med en andel av slutna celler på minst 90 %. Den täta, jämnt fördelade cellstrukturen ger ultralåg vattenabsorption och överlägsen ångspärrsförmåga, vilket effektivt motverkar fuktinträngning, mögelbildning och kärnuppsvällning under arbetssituationer med hög luftfuktighet. Med extremt låg värmledningsförmåga och utmärkt dimensionell stabilitet behåller PU-kärnan konsekvent isoleringsprestanda även under långvarig drift vid konstant temperatur och hög luftfuktighet. Den uppnår brandklass B1 med egenskaper som självsläckande, lågröksutveckling och låg toxicitet, vilket uppfyller kraven för byggnaders högsta branschstandard inom brandskydd.

Precisionsfästning med spång och not

Använder en standardiserad spångjutet låsning med klo och spår för tät, sömlös montering. Den optimerade konstruktionssammanfogningen ger utmärkt lufttäthet och vattentäthet, vilket effektivt minskar förluster genom luftkonvektion, värmeöverföring, vatteninträngning och kondens på ytan. Det löser i grunden vanliga problem som kylaftagning och inre fuktansamling i kyl- och fryslager samt i byggnadsenskapskonstruktioner med konstant temperatur.

3. Kärnprodukters fördelar

Branschledande konstanttemperaturisolering och hög energibesparing
PU-kärnan har en extremt låg värmeledningsförmåga på ≤0,024 W/(m·K) (testad vid 25 °C), vilket ger en toppklassig värmeisolerande prestanda jämfört med vanliga byggnadsisoleringar. Den högdensitetsiska slutna cellstrukturen håller inomhustemperaturen stabilt, vilket kraftigt minskar energiförbrukningen för kylning och uppvärmning i kyl- och temperaturstyrda anläggningar, och därmed bidrar till betydande långsiktiga energibesparingsvinster.

B1-klassad flamskyddsmedel och pålitlig brandsäkerhet
Den integrerade panelen uppfyller fullt ut GB 8624 B1-flammskyddsklassificeringen. Med egenskaper som självsläckande, flammsäker, lågröksbildande och icke-giftig, begränsar den effektivt spridningen av eld och värmestrålning, vilket svarar mot brandsäkerhetskraven för högklassiga fabriker, temperaturstyrda byggnader och lagerhus.

Hög sluten cellstruktur och överlägsen fuktbeständighet
Med en andel av slutna celler på minst 90 % och ett minimalt vattenupptag blockerar den kompakta kärnstrukturen effektivt inträngning av vattenånga. Den behåller sin strukturella stabilitet utan fukt, mögel eller deformation även under långvariga förhållanden med hög luftfuktighet, vilket gör den perfekt anpassad till logistik inom kylkedjan, fuktiga områden och andra krävande miljöer.

Lättviktsskonstruktion och hög strukturell stabilitet
Den lätta kompositstrukturen minskar effektivt den totala belastningen på stålbyggnadens stomme. Den integrerat limmade panelen utmärker sig genom hög styvhet, utmärkt motstånd mot tryck och böjning, jämn ytskikt samt stabila dimensionella egenskaper, vilket förebygger långsiktig deformation och vridning av konstruktionen.

Sömrlös spång-och-skena-försegling och förhindring av kallbroar
Precisionsfästa tungan-och-grovanförband, kombinerade med professionella taksystem med dolda skruvar, uppnår en fullständigt tät försegling. Konstruktionen erbjuder enastående vindtäthet, vattentäthet och lufttäthet, vilket betydligt minskar risken för kallbroddar och kondens samt optimerar den totala värmeisoleringseffektiviteten i byggnadens klimatskal.

Fullständig fabriksförfärdiging och effektiv byggnation
Alla paneler är integrerat prefabricerade och tillverkade på fabriken, vilket möjliggör direkt montering på plats. Inga efterbehandlingar som isolering, putsning eller vattentätning krävs, vilket förenklar arbetsprocesserna och kortar den totala byggprocessen avsevärt.

4. Standardspecifikationer och tekniska parametrar

Utförandestandarder: GB/T 23932, GB 8624, EN 13501-1 (valfritt för export)
Kvalifikationsdokument: Fullständiga prestandaundersökningsrapporter för värmeisolering, brandsäkerhet och fysiska egenskaper är tillgängliga
Tillgänglig tjocklek: 50 mm, 75 mm, 100 mm, 150 mm, 200 mm
Standardeffektiv bredd: 950 mm, 1150 mm
Stålplåts tjocklek: 0,25 mm–0,6 mm (helt anpassningsbart)
Substrat och beläggningslösning: DC51D / S250GD galvaniserat och aluzinkbaserat underlag; valfria väderbeständiga beläggningar av PE / HDP / PVDF
Zinkbeläggningens vikt: ≥80 g/m² (standard), uppgraderbar till ≥180 g/m² för krävande utomhusmiljöer med hög korrosivitet
Anpassad längd: Maximal standardlängd 12 m; förlängda, anpassade längder finns tillgängliga
Profiltyp: Platt väggpanel, korrugerad takpanel, takpanel med dolda skruvar
Takets enhetliga lastkapacitet: ≥1,5 kN/m² (se tekniska data för konstruktionen)
Tryckhållfasthet: ≥150 kPa (testat enligt GB/T 23932)
Värmeledningsförmåga: ≤0,024 W/(m·K) vid 25 °C
Totalvärmeöverföringskoefficient (U-värde): Cirka 0,22 W/(m²·K) för en tjocklek på 100 mm
PU-kärnens densitet: ≥35 kg/m³ (konventionellt intervall: 35–45 kg/m³)
Hållfasthet i slutna celler: ≥90%
Brandklassning: GB 8624 B1 Flammsäker (självsläckande, låg rökutveckling, icke giftig)
Långtidstempératur för drift: -50℃ ～ +120℃

5. Applikationsscenarier

Kylkedja- och kylförrådsingenjörskonst: Professionella isoleringspaneler för kylrum vid låga temperaturer, färskavaruhus, logistikstationer inom kylkedjan, snabbfrysverkstäder och isoleringssystem för kylfaciliteter.

Dammfria och konstant tempererade verkstäder: Specialiserade skärmpaneler för läkemedelsfabriker, livsmedelsverkstäder, dammfria verkstäder samt produktionslokaler med konstant temperatur och kontrollerad luftfuktighet.

Högkvalitativa stålkonstruktioner: Värmeisolerande och dekorativa vägg- och takskalningssystem för högklassiga industriella fabriker, utställningscenter och kommersiella byggnader.

Högklassiga prefabricerade byggnader: Isolerade prefabhus med konstant temperatur, medicinska skyddsrum och anpassade energisparande tillfälliga byggnader.

Scenarier för isolering vid hög luftfuktighet: Omslagsisolering för jordbruksdrivhus med konstant temperatur och fuktiga industriella verkstäder.

Extrema klimatanpassningsprojekt: Vägg- och takisolering för byggnader i extrema kallregioner, med stabil lågtemperaturbeständighet och förmåga att motverka kondensbildning.

6. Standardinstallationsmetod

Denna spång-och-skena-förfärdigade panel underlättar flexibel installation av väggar och tak som integreras med varandra, med snygg estetik, hög lufttätning och utmärkt prestanda vad gäller att förhindra kalla broar, och anpassas fullt ut till kylförråd och högstandardprojekt med konstant temperatur.

Installation av väggpaneler: Fäst interlockpanelerna tätt och montera dem på stålprofiler med förzinkade eller rostfria, korrosionsbeständiga självskruvande skruvar med en maximal avstånd mellan skruvarna på 300 mm. Justera lodrättheten med hjälp av en laserlängdmätare för att säkerställa en jämn och stabil väggyta. Vid kylningsprojekt fylls samtliga panelfogar fullständigt med professionellt fogmaterial för att eliminera kallbrokrymmor.

Installation av takpanel: Använd ett monteringssystem med dolda skruvar och gömda fästen under panelernas ribbor för en skruvfri yttersida. Monteras speciella tätningar vid överlappande fogar och appliceras vattentät tätningsmassa för dubbel skydd, vilket effektivt förebygger vatteninfiltration och kondens inomhus.

Särskild kylförvaring – detaljerad behandling: Använd bågformad övergångsbehandling vid skarvarna mellan vägg och golv för att eliminera döda hörn, vilket säkerställer en helhetsmässig lufttätning och kontinuerlig värmeisoleringseffekt.

Standard för takinstallation: För lastbärande takapplikationer ska hängarens avstånd strikt beräknas och anpassas enligt de faktiska lastkraven för att garantera långsiktig strukturell säkerhet och stabilitet.

Integrerad detaljförseglning: Matcha professionella trimningsaccessoarer för takförlängningar, nockar, gavlar samt inre och yttre hörn för att helt blockera köldbroar och förbättra byggnadens totala värmeisolering samt lufttäthet.

Krav på byggmiljönUndvik byggnation vid omgivningstemperaturer på 5 °C eller lägre för att säkerställa en normal härdning och bindningsförmåga hos skumningslager och tätningsmaterial.

Skärning och korrosionsskydd: Använd finkammatåg för precisionskapning för att förhindra skador på kärnan. Alla kapade ytor är belagda med en epoxibaserad zinkrik grundfärg som skyddar mot rost och förlänger panelens livslängd.

7. Produktöversikt

I enlighet med standarderna GB/T 23932 och GB 8624 B1 för flamskyddande egenskaper, utmärker sig färgstål‑polyuretanskivpanelen genom extremt låg värmeledningsförmåga, en hög andel slutna celler på minst 90 % samt en lättviktskompositstruktur. Med enastående isolering vid konstant temperatur, utmärkt fuktbeständighet och säker flamskyddsfunktion underlättar den fullständig prefabricering på fabrik och snabb montering på plats. Som ett högeffektivt energisparande material för byggnadskåpan används det i stor utsträckning inom kyl- och fryssystem, dammfria verkstäder med konstant temperatur samt i olika byggprojekt med hög luftfuktighet och höga isoleringskrav. För andra lösningar för värmisolering av stålkonstruktioner, vänligen kontrollera…GlasullsvävochStenullstäcke.
